제품소개

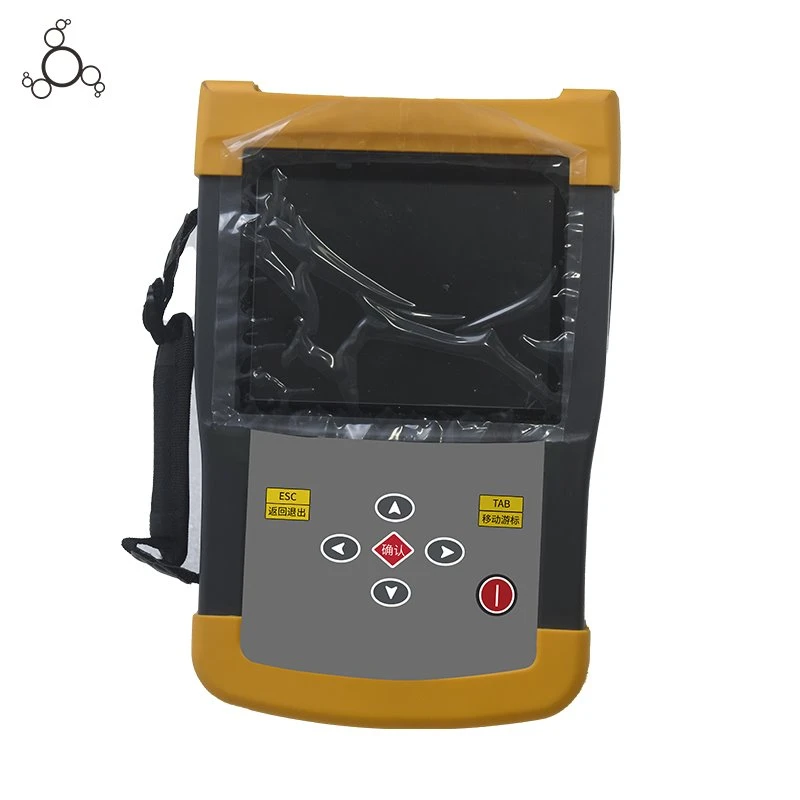

휴대용 변압기 DC 권선 저항 테스터는 유도 부하(변압기, CT/PT, 리액터)와 저항 부하(구리 막대, 케이블, 스위치 접점) 모두를 빠르고 정확하게 측정하도록 설계되었습니다. 마이크로컨트롤러 플랫폼을 기반으로 구축된 이 제품은 자체 테스트, 데이터 처리 및 인쇄를 자동화하여 몇 초 만에 안정적인 판독값을 제공합니다. 한 손으로 조작할 수 있는 컴팩트한 디자인과 ±0.2%의 정확도 덕분에 변전소 및 제조 환경의 설치, 시운전, 예방 유지보수에 필수적인 도구입니다.
제품특징
휴대용 및 경량
한 손에 쏙 들어오는 컴팩트한 본체로 어떤 작업 현장에서도 휴대성이 뛰어납니다.
6레벨 출력 전류
5mA, 100mA, 300mA, 1A, 10A 또는 자동 중에서 선택하세요. 최대 10A 출력은 대부분의 배전 및 전력 변압기를 포괄합니다.
컬러 LCD 및 내장-배터리
데이터 저장 및 온도 변환 기능을 갖춘 선명한 디스플레이가 특징입니다. 충전식 리튬 배터리는 외부 전원 없이도 테스트 시간을 연장합니다.
포괄적인 보호
역기전력 보호, 단선-납 감지 및 과열 경보는 작업자와 장비를 모두 보호합니다.
제품 매개변수
| 매개변수 | 사양 |
|---|---|
| 모델 | JH2011 |
| 테스트 전류 | 5mA, 100mA, 300mA, 1A, 10A, 자동 |
| 측정 범위 | 0 - 20kΩ |
| 정확성 | ±(0.2% 판독값 + 0.05% 전체 스케일) |
| 최소 해상도 | 1μΩ |
| 표시하다 | 대형 스크린 컬러 LCD |
| 전원공급장치 | 12.6V/7.8AH 리튬 배터리 내장- |
| 주요 기능 | 자동-전류 선택, 데이터 저장, 온도 변환, 역기전력 보호 |
응용
- 전력용 변압기, 배전용 변압기, 계기용 변압기(CT/PT)의 권선 저항 측정
- 원자로 및 발전기 권선 저항 테스트
- 구리 막대, 케이블 및 커넥터 저항 점검
- 회로 차단기, 접촉기, 계전기 및 개폐 장치의 접촉 저항 테스트
- 변전소 및 플랜트 환경의 일상적인 유지보수, 공장 승인 테스트, 시운전 작업
표준 액세서리 목록
1. 악어 클립이 포함된 빨간색과 검은색의 견고한- 테스트 리드
2.4와이어 측정 프로브가 있는 빨간색과 검은색 테스트 리드
3.AC 전원 코드
4.DC 충전 케이블
5.전원 어댑터(배터리 충전기)
우리를 선택하는 이유
10년 이상의 제조 전문성
2013년에 설립되어 우한 광학 밸리(Wuhan Optics Valley)에 위치한 당사는 전력 안전 테스트 장비를 전문으로 하는 13년 이상의 경험을 보유하고 있습니다. R&D부터 생산까지 당사는 모든 장치가 산업 전력 시스템, 철도 및 석유화학 산업의 엄격한 요구 사항을 충족하도록 보장합니다.
인증된 품질 및 신뢰성
품질은 우리의 핵심 원칙입니다. 당사의 제품은 다음을 포함한 포괄적인 인증으로 뒷받침됩니다.CE, ISO, CNAS 및 RoHS. 우리는 절연 및 변압기 저항 테스터가 현장에서 안전하고 정확하게 작동하도록 보장하기 위해 국제 표준을 엄격히 준수합니다.
직접 공장 공급 및 맞춤화
직접 제조업체로서 품질 저하 없이 경쟁력 있는 가격을 제공합니다. 우리의 최신-최신 시설은 전체 생산 공정을 제어하여 꾸준한 비즈니스 성장과 특정 고객 요구 사항을 효율적으로 충족할 수 있는 능력을 보장합니다.
글로벌 물류 및 빠른 배송
우리는 시간이 돈이라는 것을 이해합니다. 유연한 배송 옵션을 통해DHL, FedEx, UPS 또는 해상 화물, 우리는 귀하의 장비가 제 시간에 안전하게 도착하도록 보장합니다. 항공을 통한 빠른 샘플(7~12일)이 필요하든 해상을 통한 대량 주문이 필요하든 당사는 귀하를 위한 신뢰할 수 있는 솔루션을 제공합니다.
FAQ
Q: 변압기 권선 저항에 허용되는 값은 얼마입니까?
A: 표준 참조는 항상 변압기의 명판이나 기술 매뉴얼입니다. 그러나 일반 산업 표준에서는 다음을 제안합니다.
- 편차:측정된 값은 다음 범위 내에 있어야 합니다.±1%공장-정격 값입니다.
- 불균형:3상 사이의 저항 불균형 비율은 초과해서는 안 됩니다.2%.
JH2011의 높은 정밀도(±0.2%) 덕분에 이러한 중요한 공차를 안정적으로 판단할 수 있습니다.
Q: JH2011을 사용하여 결함이 있는 변압기를 어떻게 식별할 수 있습니까?
A: 저항 데이터를 분석하여 잠재적인 결함을 진단할 수 있습니다.
- 개방 회로:판독값이 무한대(OL)이면 권선이 파손된 것입니다.
- 단락:저항이 명판 값보다 현저히 낮은 경우 단락(예: 회전-에서-회전)을 나타냅니다.
- 위상 불균형:단계 간 차이가 초과되는 경우2%, 특정 권선에 결함이 있을 수 있습니다.
- 추세 분석:JH2011을 사용하세요데이터 저장현재 판독값을 과거 데이터와 비교하는 기능입니다. 갑작스러운 변화는 종종 결함이 발생한다는 신호입니다.
Q: 이 테스터의 측정 원리는 무엇입니까?
A: JH2011은DC 전압 강하 방법. 권선에 안정적인 DC 전류(최대 10A)를 주입하고 전압 강하를 측정하며 옴의 법칙(R=V/IR=V/I)을 통해 저항을 계산합니다. 이 방법은 전력 변압기와 같이 유도성이 높은 부하에 대해 빠르고 안정적인 측정을 제공하도록 특별히 설계되었습니다.
